2 inch kwarts glas wafer DSP SSP Diameter 50,8 mm

Ik ben online Chatten Nu

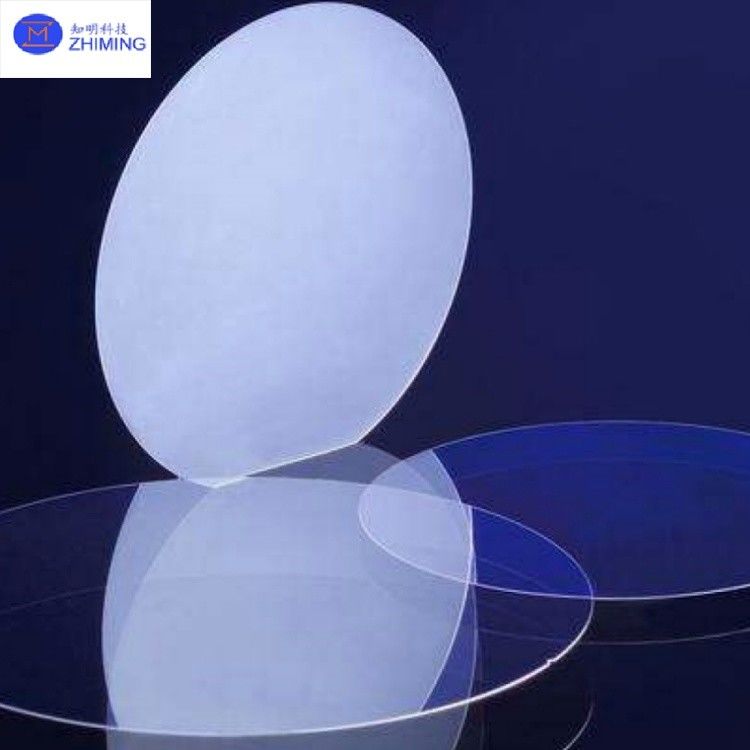

2 inch kwarts glas wafer DSP SSP Diameter 50,8 mm

2 Inch Quartz Glass Wafer DSP SSP Diameter 50.8mm
2 Inch Quartz Glass Wafer DSP SSP Diameter 50.8mm 2 Inch Quartz Glass Wafer DSP SSP Diameter 50.8mm 2 Inch Quartz Glass Wafer DSP SSP Diameter 50.8mm

Grote Afbeelding :  2 inch kwarts glas wafer DSP SSP Diameter 50,8 mm

Productdetails:
Plaats van herkomst: China
Merknaam: ZMSH
Certificering: rohs
Modelnummer: 2 inch kwarts wafer
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 10
Prijs: by case
Verpakking Details: Verpakking in een cleanroom van klasse 100
Levertijd: 5-8weeks
Betalingscondities: T/T
Gedetailleerde productomschrijving
Diameter: 2 inch (50,8 mm) Diktebereik: 0.1mm~1.0mm
Materiële zuiverheid: ≥99.99% Ruwheid van het oppervlak (Ra): ≤5nm
Totaal dikteverschil: ≤10μm Transmissie (@193nm): > 90%
Markeren:

Precisie bewerkte kwartsglazen wafer

,

2 inch kwartsglazen wafer

,

DSP kwartsglazen wafer



​​2 Inch Quartz Wafer Technische Samenvatting​​



2 inch Precisie Bewerkt Kwartsglas Wafer DSP SSP Diameter 50,8 mm





​2-inch kwarts wafers zijn substraten van halfgeleiderkwaliteit, vervaardigd uit zeer zuiver siliciumdioxide (SiO₂), die een vlakheid op micronniveau bereiken door middel van precisiebewerkingstechnieken zoals CNC-snijden en laserpolijsten. Deze wafers voldoen aan SEMI-normen en ondersteunen maatwerk in afmetingen en dikte (±0,02 mm tolerantie), en zijn geschikt voor toepassingen in opto-elektronica, MEMS (Micro-Electro-Mechanical Systems) en halfgeleiderverpakkingen.





ZMSH is gespecialiseerd in ​​maatwerkproductie​​ van niet-standaard geometrieën (bijv. niet-standaard openingen, trapsgewijze dikte) en geavanceerde oppervlaktebehandelingen (Anti-Reflectie (AR) coatings, hydrofobe films) om te voldoen aan unieke klanteisen. Grondige ​​kwaliteitscontrole van het volledige proces​​ zorgt voor naleving van strenge specificaties, van grondstof testen (hydroxylgehalte <50 ppm) tot eind AOI-inspectie, wat een totale diktevariatie (TTV) <0,005 mm en een oppervlakteruwheid Ra <1,5 nm garandeert. Voor tijdgevoelige projecten biedt ZMSH ​​snelle responsservices​​, waaronder prototyping van kleine batches (minimaal 10 eenheden) en versnelde levering (72-uurs doorlooptijd) om aan dringende eisen te voldoen.








Specificatie voor 2 inch kwarts wafer





Parameter Specificatie
Diameter 2 inch (50,8 mm)
Diktebereik 0,1 mm ~ 1,0 mm
Materiaalzuiwerheid ≥99,99%
Oppervlakteruwheid (Ra) ≤5nm
Totale diktevariatie ≤10μm
Transmissie (@193nm) >90%
Coëfficiënt van thermische uitzetting ~0,55×10⁻⁶/°C
Verzachtingspunt ~1665°C










​​Belangrijkste kenmerken​​ van 2 inch kwarts wafer



2 inch kwarts glas wafer DSP SSP Diameter 50,8 mm 0

1. ​​Optische uitmuntendheid​​



​​· Breed-spectrum transmissie​​: >90% transmissie in het ultraviolette (185–3500 nm) bereik, met superieure prestaties in de kortegolf UV-band (185 nm) in vergelijking met conventioneel glas.



​​· Lage thermische uitzetting​​: Coëfficiënt van thermische uitzetting (CTE) van 0,52×10⁻⁶/°C (5–35°C), bestand tegen langdurige temperaturen tot 1100°C en kortstondige blootstelling aan 1450°C.





​​2. Mechanische & Chemische stabiliteit​​



· ​​Hoge sterkte​​: Buigsterkte 2–3× die van standaardglas, Mohs-hardheid van 7.



· ​​Corrosiebestendigheid​​: 30× hogere zuurbestendigheid dan keramiek, ideaal voor agressieve chemische omgevingen.





3. ​​Elektrische isolatie​​



· Weerstand groter dan 10¹⁸ Ω·cm, met laag diëlektrisch verlies bij hoge frequenties, waardoor het geschikt is voor RF-circuits en sensoren.








​​Kern toepassingen​​ van 2 inch kwarts wafer



2 inch kwarts glas wafer DSP SSP Diameter 50,8 mm 1

1. ​​Halfgeleiderfabricage​​



· Substraten voor CMOS-beeldsensoren en RFID-chipverpakkingen, waardoor Wafer-Level Packaging (WLP) mogelijk is voor verbeterde integratie.

· MEMS-apparaatsubstraten (bijv. druksensoren, versnellingsmeters) die structurele stabiliteit garanderen voor micro-componenten.





​​2. Opto-elektronische systemen​​



· UV-laserramen en glasvezelcommunicatiekoppelingen, die gebruikmaken van UV-transmissiemogelijkheden.

· Optische ramen voor de lucht- en ruimtevaart die bestand zijn tegen straling en thermische cycli.





​​3. Medisch & Onderzoek​​



· Optische componenten voor hoge temperaturen voor endoscopische beeldvormingssystemen.

· Hittebestendige observatieramen voor laboratoriumreactoren.








​​Aanbevelingen voor ​​Kwarts Onregelmatige Raamplaten​​





Ontworpen voor gespecialiseerde optische systemen, deze ramen zijn voorzien van freeform oppervlaktesnijtechnologie, die asymmetrische openingen en trapsgewijze dikteconfiguraties ondersteunt. Voorbeelden zijn:



​​· Schuin gesneden ramen​​: Geoptimaliseerd voor invalshoeken van het lichtpad om reflectieverliezen te minimaliseren.

· ​​Door-gat ramen​​: Maak multi-sensor integratie mogelijk.

​​· Snelle prototyping​​: 3–5 dagen voor monsters, <500-eenheden kleine batches en vacuümcoatingdiensten (bijv. AR/reflecterende coatings) voor militaire en onderzoekstoepassingen.






2 inch kwarts glas wafer DSP SSP Diameter 50,8 mm 22 inch kwarts glas wafer DSP SSP Diameter 50,8 mm 3








FAQ





1.Q: Waarom kiezen voor 2-inch kwarts wafers?​​

    A: 2-inch kwarts wafers zijn substraten van halfgeleiderkwaliteit gemaakt van zeer zuiver siliciumdioxide (SiO₂), die een vlakheid op micronniveau bereiken door middel van precisiebewerkingstechnieken zoals CNC-snijden en laserpolijsten. Deze wafers voldoen aan SEMI-normen en ondersteunen maatwerk in afmetingen en dikte (±0,02 mm tolerantie), en zijn geschikt voor toepassingen in opto-elektronica, MEMS (Micro-Electro-Mechanical Systems) en halfgeleiderverpakkingen.





2.Q: Wat zijn de belangrijkste toepassingen van 2-inch kwarts wafers?​​

    A: Ze worden voornamelijk gebruikt in de halfgeleiderfabricage (CMOS-beeldsensoren, RFID-chipverpakkingen), UV-laserramen, glasvezelcommunicatiekoppelingen en optische componenten voor de lucht- en ruimtevaart. Hun compatibiliteit met wafer-level packaging (WLP) en aanpasbare oppervlaktebehandelingen (bijv. Anti-Reflectie (AR) coatings) verbeteren de integratie en prestaties in hoogprecisiesystemen.







Tag: #Kwartsglas Optische-Kwaliteit Ramen, #Onregelmatig-Vormige Kwartsglas Ramen, #Aangepast, #Gesmolten Silica Platen, #SiO₂ Kristal, #Kwarts wafers, #Kwarts buizen, #Kwarts prisma, #Kwarts boten, #JGS1/JGS2 Kwaliteit, # Zeer Zuiver, #Gesmolten Silica Optische Componenten, #BF33 Kwaliteit, #Transparante Kwarts Capillaire buizen, #Grote Boring/Kleine Boring, #Onregelmatige Glazen Buizen, #Grote Diameter/Kleine Binnendiameter, #Kwarts Prisma, #UV-Kwaliteit, #Gesmolten Silica Haakse Prisma, #Op Maat Gemaakte Kwarts Door-Gat Platen, # Laser-Geboord, #Kwartsglas Plaat, #Op Maat Gemaakte Door-Gaten​​, #2 Inch Kwarts Wafer, #Diameter 50,8 mm





​​
