Silicon Carbide Wafer 6H P-Type & 4H P-Type Zero MPD Productie Dummy Grade Dia 4 inch 6 inch

Silicon Carbide Wafer 6H P-Type & 4H P-Type Zero MPD Productie Dummy kwaliteit Dia 4 inch 6 inch

Silicon Carbide Wafer 6H P-Type & 4H P-Type's abstract

Deze studie onderzoekt de eigenschappen en toepassingen van Silicon Carbide (SiC) -wafers in zowel 6H- als 4H-P-type polytypen,met de nadruk op wafers van productiekwaliteit met een micropipe-dichtheid van nul (Zero MPD) en wafers met een diameter van 4 en 6 inchDe 6H- en 4H-P-type SiC-wafers bezitten een unieke kristallijne structuur, bieden een hoge thermische geleidbaarheid, brede bandgapings en uitstekende weerstand tegen hoge temperaturen, spanningen en straling.Deze eigenschappen maken ze ideaal voor hoogwaardige toepassingen zoals krachtelektronicaDe wafers hebben de eigenschap van 0 MPD, waardoor de kwaliteit verder wordt verbeterd door micropipes te elimineren.die de betrouwbaarheid en prestaties van het apparaat aanzienlijk verbetertDit document beschrijft in detail het productieproces, de materiaalkenmerken en de mogelijke toepassingsgevallen van deze SiC-wafers in geavanceerde elektronische systemen, met name voor hoog efficiënte energieapparaten.RF-componenten, en andere industriële toepassingen waarvoor robuuste halfgeleidersubstraten nodig zijn.

Silicon Carbide Wafer 6H P-Type & 4H P-Type gegevensgrafiek

4 inch diameter Siliciumcarbide (SiC) Substraatspecificatie

等级Grade			精选级 ((Z 级) Nul MPD-productie Klasse (klasse Z)	工业级 (P 级) Standaardproductie Klasse (klasse P)	测试级 ((D 级) Vervaardiging van de volgende modellen:
Diameter			99.5 mm~100,0 mm
厚度 Dikte			350 μm ± 25 μm
晶片方向 Wafer oriëntatie			Buiten de as: 2,0°-4,0° naar voren [1120] ± 0,5° voor 4H/6H-P, op as: ∆111 ∆± 0,5° voor 3C-N
微管密度 ※ Micropipe Density			0 cm-2
电 阻 率 ※ Resistiviteit	p-type 4H/6H-P		≤ 0,1 Ω ̊cm		≤ 0,3 Ω·cm
	n-type 3C-N		≤ 0,8 mΩ·cm		≤ 1 m Ω ̊cm
主定位边方向 (voornaamste plaats)primaire platte oriëntatie		4H/6H-P	- {1010} ± 5,0°
		3C-N	- {110} ± 5,0°
主定位边长度 Primaire vlakke lengte			32.5 mm ± 2,0 mm
Secondary Flat Length (Secondary Flat Length)			18.0 mm ± 2,0 mm
Secondary Flat oriëntatie			Silicium opwaarts: 90° CW. vanaf Prime flat ± 5,0°
边缘 verwijderen Edge uitsluiting			3 mm		6 mm
局部厚度变化/总厚度变化/??曲度/??曲度 LTV/TTV/Bow /Warp			≤ 2,5 μm/≤5 μm/≤15 μm/≤30 μm		≤ 10 μm/≤ 15 μm/≤ 25 μm/≤ 40 μm
表面粗度 ※ Ruwheid			Pools Ra≤1 nm
			CMP Ra≤0,2 nm		Ra≤0,5 nm
Rand scheuren door hoog licht.			Geen		Kumulatieve lengte ≤ 10 mm, enkelvoudige lengte ≤ 2 mm
六方空洞 ((强光灯测) ※ Hex Plate Door High Intensity Light			Cumulatieve oppervlakte ≤ 0,05%		Cumulatieve oppervlakte ≤ 0,1%
∆ ∆ ∆ ∆ ∆ ∆			Geen		Cumulatieve oppervlakte ≤ 3%
Geïncludeerde visuele koolstof			Cumulatieve oppervlakte ≤ 0,05%		Cumulatieve oppervlakte ≤ 3%
# Silicon Surface Scratches By High Intensity Light (Siliciumoppervlakkrassen door hoog licht)			Geen		Kumulatieve lengte ≤ 1 × waferdiameter
崩边 ((强光灯观测) Edge Chips High By Intensity Light (De scherpte van de chips is hoog door intensiteit van licht)			Geen toegestaan ≥ 0,2 mm breedte en diepte		5 toegestaan, ≤ 1 mm elk
Zuiverheid van de siliconenoppervlakte			Geen
包装 Verpakking			De in de bijlage bij deze verordening vermelde onderdelen zijn bedoeld voor de toepassing van de in de bijlage bij deze verordening bedoelde voorschriften.

Siliconcarbide wafer 6H P-type & 4H P-type eigenschappen

De eigenschappen van siliconcarbide (SiC) -wafers in zowel 6H- als 4H-P-type polytypes, met name met Zero Micropipe Density (Zero MPD) -productie en dummy-soorten, zijn als volgt:

Kristallenstructuur:

6H-SiC: Hexagonale structuur met zes tweelagen, die een lagere elektronenmobiliteit maar een hogere thermische geleidbaarheid biedt.

4H-SiC: Een zeshoekige structuur met vier tweelagen, die een hogere elektronenmobiliteit en betere prestaties biedt in apparaten met een hoog vermogen en een hoge frequentie.

P-type geleidbaarheid:

Beide wafers zijn gedopeerd om P-type geleidbaarheid te creëren (acceptorverontreinigingen zoals boor of aluminium), waardoor ze ideaal zijn voor energieapparaten die de stroom van positieve ladingdragers (gaten) vereisen.

Nul micropipe dichtheid (nul MPD):

Deze wafers worden geproduceerd zonder micropipes, wat gebreken zijn die de betrouwbaarheid van het apparaat kunnen verzwakken.

Grote bandgap:

Beide polytypes hebben brede bandgap, met 4H-SiC bij 3,26 eV en 6H-SiC bij 3,0 eV, waardoor ze kunnen werken bij hoge spanningen en temperaturen.

Warmtegeleidbaarheid:

SiC-wafers hebben een hoge thermische geleidbaarheid, cruciaal voor een efficiënte warmteafvoer in high-power elektronica.

Hoge breukspanning:

Zowel 6H- als 4H-SiC-wafers hebben een hoge afbraak van elektrische velden, waardoor ze geschikt zijn voor hoogspanningstoepassingen.

Diameter:

De wafers zijn verkrijgbaar in een diameter van 4 en 6 inch en ondersteunen verschillende fabricagegroottes en industriestandaarden.

Deze eigenschappen maken 6H- en 4H-P-type SiC-wafers met Zero MPD essentieel voor krachtige elektronica, RF-apparaten en toepassingen in extreme omgevingen.

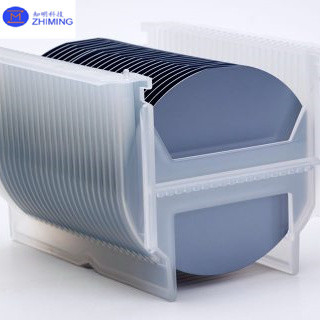

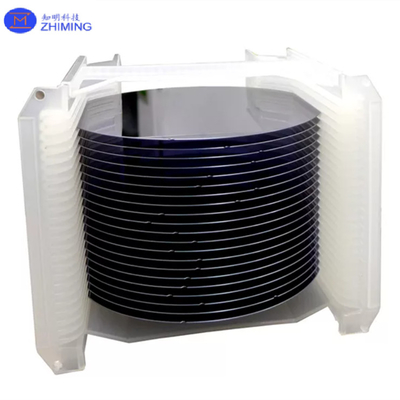

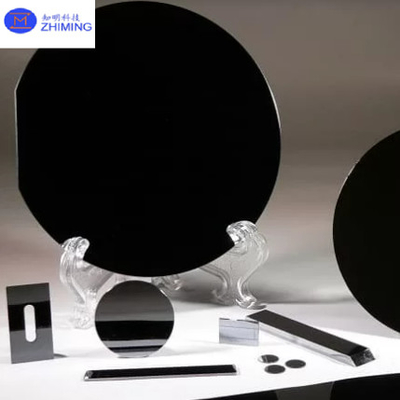

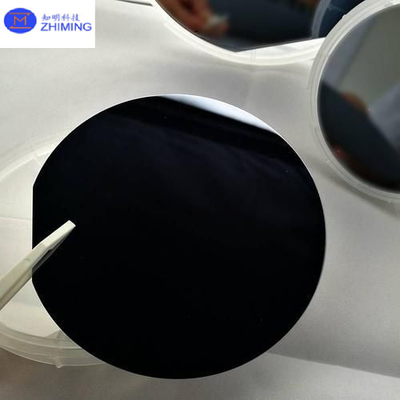

Silicon Carbide Wafer 6H P-Type & 4H P-Type's tentoonstelling

Silicon Carbide Wafer 6H P-Type & 4H P-Type toepassingen

De 6H en 4H P-type Silicon Carbide (SiC) wafers met Zero Micropipe Density (Zero MPD) hebben diverse toepassingen vanwege hun superieure elektrische, thermische en mechanische eigenschappen.Belangrijkste toepassingen zijn::

Energie-elektronica:

Zowel 6H- als 4H-SiC-wafers worden gebruikt in krachtige elektronische apparaten zoals MOSFET's, Schottky-dioden en thyristors.hernieuwbare energiesystemen (zonneinverters), windturbines) en industriële energiesystemen vanwege hun vermogen om hoge spanningen, temperaturen en efficiëntie te hanteren.

Hoogfrequente apparaten:

4H-SiC, met zijn hogere elektronenmobiliteit, is vooral geschikt voor RF- en microgolfapparaten die worden gebruikt in radarsystemen, satellietcommunicatie en draadloze infrastructuur.Deze apparaten profiteren van SiC's vermogen om te werken bij hoge frequenties met een laag energieverlies.

Luchtvaart en defensie:

De hoge thermische geleidbaarheid, stralingsresistentie en nul MPD maken SiC-wafers ideaal voor lucht- en ruimtevaart en defensie toepassingen, zoals vermogenversterkers, sensoren,en communicatiesystemen die in extreme omgevingen werken.

Elektrische voertuigen:

SiC-wafers zijn belangrijke componenten in aandrijflijnen voor elektrische voertuigen, waaronder ingebouwde opladers en omvormers, waardoor de energie-efficiëntie wordt verbeterd, het rijbereik wordt vergroot en de warmteopwekking in elektrische auto's wordt verminderd.

Elektronica voor hoge temperaturen:

SiC-wafers zijn geschikt voor industriële apparatuur, olie- en gasverkenning,en ruimtevaartsystemen die betrouwbaar moeten werken in harde thermische omstandigheden.

Vernieuwbare energie:

SiC-gebaseerde energieapparaten helpen de efficiëntie van energieomzetting in zonne- en windenergiesystemen te verhogen door energieverliezen tot een minimum te beperken en de werking bij hoge spanningen en temperaturen mogelijk te maken.

Medische hulpmiddelen:

SiC-wafers worden ook gebruikt in geavanceerde medische technologieën, waaronder krachtige medische beeldvormingstoestellen en apparaten waarvoor duurzame, hoogwaardige materialen nodig zijn.

Deze toepassingen maken gebruik van de wafers' hoge efficiëntie, betrouwbaarheid en het vermogen om te werken onder extreme omstandigheden, waardoor 6H en 4H P-type SiC-wafers onmisbaar zijn in geavanceerde technologie.

V&A

V:Wat zijn de verschillende soorten siliciumcarbide?

A: Siliciumcarbide (SiC) bestaat in verschillende polytypes, verschillende kristallen structuren die resulteren in verschillende fysieke en elektronische eigenschappen.

4H-SiC (Hexagonaal):

Structuur: Hexagonale kristalstructuur met een vierlaagse herhalende volgorde.

Eigenschappen: Breed bandgap (3,26 eV), hoge elektronmobiliteit en een hoog afbraak elektrisch veld.

Toepassingen: Geprefereerd voor toepassingen met hoog vermogen, hoge frequentie en hoge temperatuur, zoals krachtelektronica, elektrische voertuigen en RF-apparaten vanwege de uitstekende elektrische prestaties.

6H-SiC (Hexagonaal):

Structuur: Hexagonale kristallenstructuur met een herhalende volgorde van zes lagen.

Eigenschappen: Een iets lagere bandgap (3,0 eV) en een lagere elektronenmobiliteit in vergelijking met 4H-SiC, maar biedt toch een hoge thermische geleidbaarheid en hoge spanningsweerstand.

Toepassingen: wordt gebruikt in krachtelektronica, hoogspanningsschakelaars en apparaten die een hoge thermische stabiliteit vereisen.

3C-SiC (cubiek):

Structuur: Kubische kristalstructuur, ook wel beta-SiC genoemd.

Eigenschappen: heeft een kleinere bandgap (2,3 eV) en vertoont een hoge elektronenmobiliteit, maar is minder thermisch stabiel dan de zeshoekige vormen.

Toepassingen: algemeen gebruikt in opto-elektronica, sensoren en micro-elektromechanische systemen (MEMS).

15R-SiC (romboëder):

Structuur: Romboëder kristalstructuur met een 15-laagse herhalende volgorde.

Eigenschappen: Het heeft een intermediaire bandgap (2,86 eV) en elektronenmobiliteit tussen 4H en 6H-SiC, maar wordt minder vaak gebruikt.

Toepassingen: Zelden gebruikt in commerciële toepassingen vanwege beperkte beschikbaarheid en minder gunstige eigenschappen in vergelijking met 4H- en 6H-polytypen.

Andere poly-typen (bv. 2H-SiC, 8H-SiC, 27R-SiC):

Er zijn meer dan 200 bekende polytypen van SiC, maar deze zijn minder vaak en niet veel gebruikt in commerciële toepassingen.Ze hebben unieke stapelvolgorde en variaties in hun elektronische en thermische eigenschappen..

Belangrijkste verschillen:

• De belangrijkste verschillen tussen deze soorten liggen in hun stapelvolgorde, bandgap-energie, elektronmobiliteit en geschiktheid voor verschillende toepassingen.De meest commercieel belangrijke soorten zijn 4H-SiC en 6H-SiC vanwege hun superieure elektrische eigenschappen., hoge thermische geleidbaarheid en vermogen om te werken in omgevingen met een hoog vermogen, hoge frequentie en hoge temperatuur.

Deze uiteenlopende poly-typen maken siliciumcarbide een veelzijdig materiaal voor verschillende elektronische en industriële toepassingen met hoge prestaties.
