2" InSb-Te EPI Substraten Smalband Halbleider Substraten Hallcomponenten
  • 2
  • 2
  • 2
  • 2

2" InSb-Te EPI Substraten Smalband Halbleider Substraten Hallcomponenten

Plaats van herkomst China
Merknaam ZMSH
Certificering ROHS
Modelnummer InSb-Te-substraten
Productdetails
materiaal:
InSb-Te
Diameter:
2“
Doteermiddel:
TE
richtlijn:
(111) +/- 0,5°
Dikte:
510+/-25um
TTV:
≤10um
De groeimethode:
CZ
Mobiliteit:
>100000@77K
Toepassing:
Substraten voor halfgeleiders
Hoog licht:

2" InSb-Te EPI-substraten

,

GaP halfgeleidersubstraten

,

EPI-indiumfosfidewafer

Productomschrijving

InSb-Te EPI Substraten Smalband Gap Hallecomponenten



Beschrijving van InSb-Te:

Indium antimonide (InSbHet is een van de belangrijkste onderwerpen van het onderzoek op het gebied van dehalfgeleiderIn het verleden heeft de InSb een zeer hoge mate van compatibiliteitnauwe bandkloofHet is vooral opmerkelijk dat het behoort tot de intrinsieke absorptie in het spectrum van3 tot 5 μm, met bijna 100 procent kwantum efficiëntie, waardoor het het favoriete materiaal voor de bereiding van medium-waveinfrarooddetectorenDe rasterstructuur van het atoom te en het atoom sb is dicht bij elkaar.en de structuur van de valentie-elektronen is ook dicht bij elkaarHet atoom wordt gedopeerd als vervanger van sb in het kristal en speelt de rol van donor.CZ-pullDeze methode zou kunnen worden gebruikt om insb-materiaal met een bepaalde thermische concentratie te bereiden en de toevoeging van te zou het geleidende type van insb-kristallen kunnen veranderen.en had ook een belangrijke invloed op de elektrische en optische eigenschappen van de materialen- relevante studies legden de experimentele basis voor de ruimtelijke groei vanTe Doped InSb.



Kenmerken van InSb-Te:

Hoge dragerconcentratie Het heeft een hogere elektrische geleidbaarheid en een lage weerstand in elektronische apparaten.
Hoge dragermobiliteit Het beschrijft de dragers in een materiaal die zich onder een elektrisch veld bewegen.
Bepalen van de aard Tellurium-doping kan de hitte van InSb-kristallenmateriaal verhogen.
Lichtabsorptie Telluriumdoping kan de bandverbindingen van InSb-kristallen veranderen.
Lichtemissie Te-doped InSb kan worden gestimuleerd om lichtemissie te produceren door
externe opwinding of elektroneneinspuiting.
Verenigbaarheid Het TE-gedopte InSb-substraat heeft een goede roostermatching met andere halfgeleiders.
Thermische stabiliteit Telluriumdoping kan de thermische stabiliteit van InSb-materialen verbeteren.
Optische eigenschappen Het gebruik van telluriumdoping heeft ook een bepaald effect op
de optische eigenschappen van InSb-materialen



Technische parameters van InSb-Te:

Parameter

InSb-Te-2in-510um-PP

Groeimethode

CZ

Dopant

De

Oriëntatie

(111) +/- 0,5°

Hoek van oriëntatie

N/A

Afronding van de rand

0.25

Diameter

50.5+/-0.5

Dikte

510+/-25

van oriëntatie

EJ[01-1]+/-0,5°

van lengte

16+/-2

IN-oriëntatie

EJ[01-1]+/-0,5°

IF-lengte

8+/-1

CC

0.4-1.4E5@77K

Mobiliteit

>100000@77K

EPD-AVE

≤ 50

TTV

≤ 10

TIR

≤ 10

BOW

≤ 10

Warp snelheid.

≤ 15

Vooroppervlak

gepolijst

Achterzijde

gepolijst

Pachaging

enkelvoudige bak





Toepassingen van InSb-Te:

1• Elektronica met hoge snelheid: met tellurium gedopeerde InSb­kristallen hebben ook potentie in elektronische apparaten met hoge snelheid.



2. Quantumstructuurapparaten: met Te gedopeerde InSb-kristallen kunnen worden gebruikt voor het bereiden van quantumstructuurapparaten, zoals

Quantum Wells en quantum dot apparaten.



3Opto-elektronische apparaten: InSb-kristallen die met Te zijn gedopeerd, kunnen worden gebruikt om verschillende opto-elektronische apparaten te bereiden, zoals:

fotodetectoren, foto-elektrische versterkers en foto-elektrische omvormers.



4Infrarooddetector: InSb-kristallen met Te kunnen worden gebruikt voor het bereiden van hoogwaardige infrarooddetectoren.

Telluriumdoping kan de dragerconcentratie en -mobiliteit verhogen.



5Infraroodlasers: InSb-kristallen die met Te zijn gedopeerd, hebben ook toepassingsmogelijkheden op het gebied van infraroodlasers.

In de eerste plaats is het mogelijk om het tellurium te dopen in InSb-kristallen, zodat de bandstructuur van INSB-kristallen het werk van infraroodlasers kan realiseren.

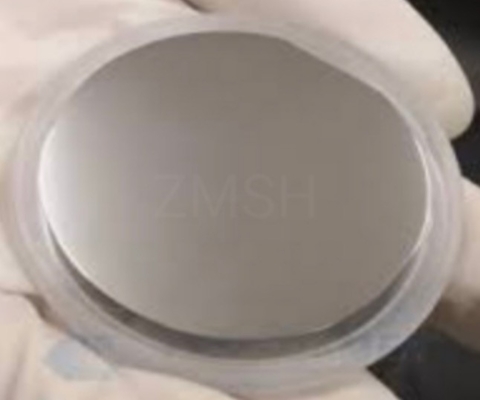

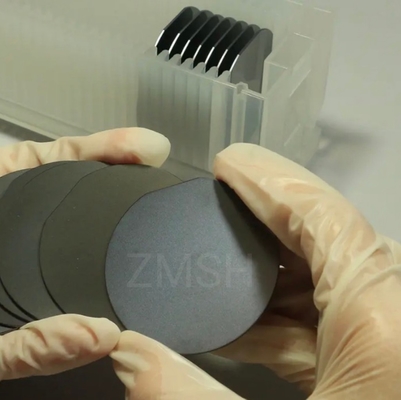

2" InSb-Te EPI Substraten Smalband Halbleider Substraten Hallcomponenten 0





Andere verwante producten van InSb-Te:

SIC Substraat:

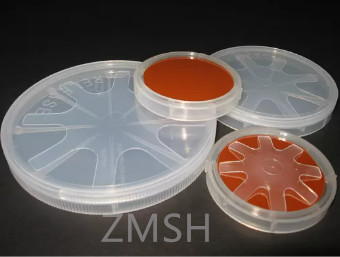

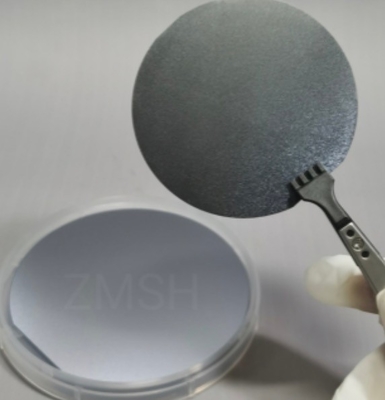

2" InSb-Te EPI Substraten Smalband Halbleider Substraten Hallcomponenten 1





Vragen:

Wat is de merknaam vanTe-InSb?

A: De merknaam vanTe-InSbis ZMSH.



V: Wat is de certificering vanTe-InSb?

A: De certificering vanTe-InSbis ROHS.



V: Waar is de plaats van oorsprong vanTe-InSb?

A: De plaats van oorsprong vanTe-InSbis China.



V: Wat is het MOQ vanTe-InSb tegelijkertijd?

A: Het MOQ vanTe-InSbis 25 stuks tegelijk.
