HVPE-het Wafeltje van GaN van het Galliumnitride, Gan-Spaander Vrije Bevindende 10 x 10 mm-Grootte

HVPE-het Wafeltje van GaN van het Galliumnitride, Gan-Spaander Vrije Bevindende 10 x 10 mm-Grootte
HVPE-het Wafeltje van GaN van het Galliumnitride, Gan-Spaander Vrije Bevindende 10 x 10 mm-Grootte HVPE-het Wafeltje van GaN van het Galliumnitride, Gan-Spaander Vrije Bevindende 10 x 10 mm-Grootte

Grote Afbeelding :  HVPE-het Wafeltje van GaN van het Galliumnitride, Gan-Spaander Vrije Bevindende 10 x 10 mm-Grootte

Productdetails:
Plaats van herkomst: China
Merknaam: zmsh
Modelnummer: GaN-001
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1pcs
Prijs: by case
Verpakking Details: het enige wafeltjegeval in 100 sorteert schoonmakende ruimte
Levertijd: 2-4 weken
Betalingscondities: L/C, T/T
Levering vermogen: 10pcs/month

HVPE-het Wafeltje van GaN van het Galliumnitride, Gan-Spaander Vrije Bevindende 10 x 10 mm-Grootte

beschrijving
Materiaal: GaN enig kristal industrie: Halfgeleiderwafeltje, leiden
Toepassing: halfgeleiderapparaat, LD-wafeltje, LEIDEN wafeltje, ontdekkingsreizigerdetector, laser, Type: HVPE-malplaatje
Op maat: O.K. Maat: 10X10,5X5,20X20,30X30, DIA45MM,
Hoog licht:

gan malplaatje

,

aln malplaatje

van het de methodegallium van 2inch HVPE het wafeltje van het Nitridegan, vrije bevindende GaN-substraten voor LD, 10x10mm de spaanders van groottegan, het wafeltje van HVPE GaN



Ongeveer GaN-introduceert de Eigenschap

 De groeiende vraag naar hoge snelheid, op hoge temperatuur en hoge macht-behandelende mogelijkheden heeft madethe de halfgeleiderindustrie die de keus van materialen heroverwegen als halfgeleiders worden gebruikt. Bijvoorbeeld,

aangezien diverse snellere en kleinere gegevensverwerkingsapparaten zich voordoen, het gebruik van silicium het moeilijk maakt om de Wet van Moore te ondersteunen. Maar ook in machtselektronika, zodat GaN wordt het halfgeleiderwafeltje gekweekt uit voor de behoefte.

 wegens zijn unieke kenmerken (hoog maximum huidig, hoog analysevoltage, en hoge omschakelingsfrequentie), is het Galliumnitride GaN het unieke materiaal van keus om energieproblemen van de toekomst op te lossen.   Hebben de GaN gebaseerde systemen hogere machtsefficiency, waarbij machtsverliezen, schakelaar bij hogere frequentie worden verminderd, waarbij grootte en gewicht worden verminderd.



   De GaNtechnologie wordt gebruikt in talrijke high-power toepassingen zoals industriële, van de consument en servervoedingen, zonne, AC aandrijving en UPS-omschakelaars, en hybride en elektrische auto's. Voorts

GaN is ideaal gezien geschikt voor rf-toepassingen zoals cellulaire basisstations, radar en kabeltelevisie

infrastructuur in de voorzien van een netwerk, ruimte en defensiesectoren, dankzij zijn hoge analysesterkte, cijfer met geringe geluidssterkte en hoge lineariteit.







Specificaties voor GaN-Substraten





2“ GaN-Substraten
Punt GaN-FS-n GaN-FS-Si
Afmetingen Ф 50.8mm ± 1mm
De Dichtheid van het Marcotekort Een niveau ≤ 2 cm-2
B Niveau > 2 cm-2
Dikte 330 ± 25 µm
Richtlijn C-as (0001) ± 0.5°
Vlakke richtlijn (1-100) ± 0.5°, 16,0 ± 1.0mm
Secundaire Vlakke Richtlijn (11-20) ± 3°, 8,0 ± 1.0mm
TTV (Totale Diktevariatie) ≤15 µm
BOOG ≤20 µm
Geleidingstype N-type Semi-Insulating
Weerstandsvermogen (300K) < 0=""> >106 Ω·cm
Dislocatiedichtheid Minder dan 5x106 cm-2
Bruikbare Oppervlakte > 90%
Het oppoetsen Vooroppervlakte: Ra < 0="">
Achteroppervlakte: Fijne grond

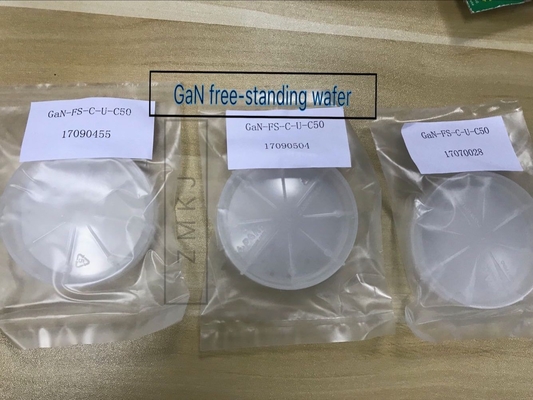

Pakket Verpakt in een klasse 100 schoon ruimtemilieu, in enige wafeltjecontainers, onder een stikstofatmosfeer.

P-GaN op Saffier

De groei MOCVD/HVPE
Geleidingsvermogen P type
Additief Mg
Concentratie > 5E17 cm-3
Dikte 1 um ~ 5
Weerstandsvermogen < 0="">
Substraat Ø 2“/Ø 3“/Ø 4“ Saffierwafeltje

HVPE-het Wafeltje van GaN van het Galliumnitride, Gan-Spaander Vrije Bevindende 10 x 10 mm-Grootte 0

Toepassingen

  1. - Diverse led's: witte leiden, violette leiden, ultraviolette leiden, blauwe leiden
  2. - Milieuopsporing
  3. Substraten voor epitaxial groei door MOCVD enz.
  4. - Laserdioden: violette LD, groene LD voor ultra kleine projectoren.
  5. - Machts elektronische apparaten
  6. - Hoge frequentie elektronische apparaten
  7. De Vertoning van de laserprojectie, Machtsapparaat, enz.
  8. Datumopslag
  9. Energy-efficient verlichting
  10. Hoog rendement Elektronische apparaten
  11. Nieuwe de waterstoftechnologie van energiesolor
  12. Lichtbron terahertz band

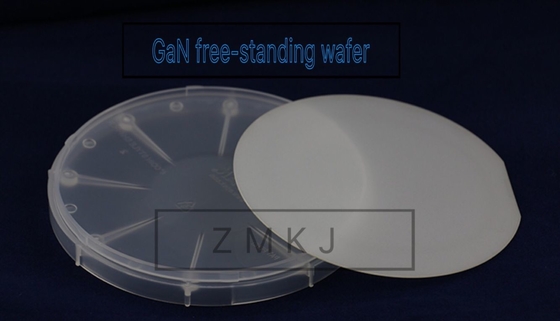

HVPE-het Wafeltje van GaN van het Galliumnitride, Gan-Spaander Vrije Bevindende 10 x 10 mm-Grootte 1

HVPE-het Wafeltje van GaN van het Galliumnitride, Gan-Spaander Vrije Bevindende 10 x 10 mm-Grootte 2
