het proef van het de Rangsilicium van het productieonderzoek van de het Carbide hoge zuiverheid 4h-semi un-doped transparante sic Wafeltje
  • het proef van het de Rangsilicium van het productieonderzoek van de het Carbide hoge zuiverheid 4h-semi un-doped transparante sic Wafeltje
  • het proef van het de Rangsilicium van het productieonderzoek van de het Carbide hoge zuiverheid 4h-semi un-doped transparante sic Wafeltje
  • het proef van het de Rangsilicium van het productieonderzoek van de het Carbide hoge zuiverheid 4h-semi un-doped transparante sic Wafeltje

het proef van het de Rangsilicium van het productieonderzoek van de het Carbide hoge zuiverheid 4h-semi un-doped transparante sic Wafeltje

Plaats van herkomst China
Merknaam zmkj
Modelnummer 4inch--semi hoge zuiverheid
Productdetails
Materiaal:
sic kristal
Industrie:
halfgeleiderwafeltje
Toepassing:
geleide halfgeleider, apparaat, machtselektronika, 5G
Kleur:
blauw, groen, wit
Type:
4H, GESMEERDE 6H, geen gesmeerde, hoge zuiverheid
Hoog licht:

het substraat van het siliciumcarbide

,

sic substraat

Productomschrijving

4H van het Carbidesubstrateshigh van het hoge Zuiverheids Semi-Insulating Silicium de zuiverheids4inch sic substraten, 4inch-de substraten van het Siliciumcarbide voor halfgeleider4inch sic substraten, de substraten van het Siliciumcarbide voor semconductor, sic enig kristalwafeltjes, sic baren voor gem



Ongeveer sic Kristal

Het siliciumcarbide (sic), ook gekend als carborundum /k ɑːrbəˈrʌndəm/, is een halfgeleider sic bevattend silicium en koolstof met chemische formule. Het komt in aard voor als uiterst zeldzaam mineraal moissanite. Het synthetische poeder van het siliciumcarbide is in massa geproduceerd sinds 1893 voor gebruik als schuurmiddel. De korrels van siliciumcarbide kunnen samen worden geplakt door om zeer harde keramiek te sinteren te vormen die wijd in toepassingen gebruikt worden die hoge duurzaamheid, zoals autoremmen, autokoppelingen en ceramische platen in kogelvrije vesten vereisen. De elektronische toepassingen van siliciumcarbide zoals werden lichtgevende dioden (LEDs) en detectors in vroege radio's eerst aangetoond rond 1907. Sic wordt gebruikt in de apparaten van de halfgeleiderelektronika die bij hoge temperaturen of hoge voltages, of allebei werken. De grote enige kristallen van siliciumcarbide kunnen door de Lely-methode worden gekweekt; zij kunnen in gemmen worden gesneden die als synthetische moissanite worden bekend. Het siliciumcarbide met hoge oppervlakte kan uit SiO2 worden veroorzaakt in installatiemateriaal.



Toepassingen van sic Kristalsubstraten en Wafeltjes

Van het siliciumcarbide (sic) crytsals hebben unieke fysieke en elektronische eigenschappen. Zijn de siliciumcarbide gebaseerde apparaten gebruikt voor korte golflengte optoelectronic, op hoge temperatuur, stralingbestendige applciations. De high-power en met hoge frekwentie elektronische apparaten worden gemaakt die met sic zijn superieur aan Si en GaAs gebaseerde apparaten. Hieronder zijn sommige populaire toepassingen van sic substraten.



IIIV Nitridedeposito

GaN, van AlxGa1-xN en van InyGa1-yN epitaxial lagen op sic substraat of saffiersubstraat.

Epitaxy van het galliumnitride op sic Malplaatjes wordt gebruikt om blauwe lichtgevende dioden (blauwe leiden) en en bijna zonne blinde UVfotodetectoren te vervaardigen



Optoelectronic Apparaten

Hebben de sic gebaseerde apparaten lage roosterwanverhouding met iii-Nitride epitaxial lagen. Zij hebben hoog warmtegeleidingsvermogen en kunnen voor het toezicht op verbrandingsprocessen en voor alle soorten uv-Opsporing worden gebruikt.

De op sic-gebaseerde halfgeleiderapparaten kunnen onder zeer vijandige milieu's, zoals macht op hoge temperatuur, hoge, en hoge stralingsvoorwaarden werken.



Hoge Machtsapparaten

Heeft sic de volgende eigenschappen:

Brede Energie Bandgap

Hoog elektroanalysegebied

De hoge snelheid van de verzadigingsafwijking

Hoog warmtegeleidingsvermogen

Sic wordt gebruikt voor de vervaardiging van apparaten zeer met hoog voltage en high-power zoals dioden, machtstransitors, en de apparaten van de hoge machtsmicrogolf. Vergeleken bij conventionele Si-Apparaten, hebben de op SIC-Gebaseerde machtsapparaten de snellere hogere voltages van de omschakelingssnelheid, lagere parasitische weerstanden, kleinere grootte, minder het koelen vereiste wegens vermogen op hoge temperatuur.

Heeft sic hoger warmtegeleidingsvermogen dan GaAs of Si-betekenis die sic de apparaten bij hogere machtsdichtheid kunnen theoretisch in werking stellen dan of GaAs of Si. Het hogere warmtegeleidingsvermogen dat met brede bandgap wordt gecombineerd en het hoge kritieke gebied geven halfgeleiders sic een voordeel wanneer de hoge macht een zeer belangrijke wenselijke apparateneigenschap is.

Momenteel wordt het siliciumcarbide (sic) wijd gebruikt voor hoge macht MMICapplications. Sic ook wordt gebruikt als substraat voor epitaxial groei van GaN voor nog hogere macht MMIC apparaten



Apparaten op hoge temperatuur

Omdat sic een hoog warmtegeleidingsvermogen heeft, verdrijft sneller sic hitte dan andere halfgeleidermaterialen. Dit laat sic apparaten toe om op uiterst hoge machtsniveaus worden in werking gesteld en nog de hopen van bovenmatige hitte te verdrijven die van de apparaten worden geproduceerd.



De Apparaten van de hoge Frequentiemacht

De op sic-gebaseerde microgolfelektronika wordt gebruikt voor draadloze communicaties en rad



2. substratengrootte

specificaties van het het Carbidesubstraat 4 duim van het Diameter de 4H-semi Silicium

SUBSTRAATbezit

Productierang

Onderzoekrang

Proefrang

Diameter

100,0 mm +0.0/0.5mm

Oppervlakterichtlijn

{0001} ±0.2°

Primaire Vlakke Richtlijn

<11->20> ± 5,0 ̊

Secundaire Vlakke Richtlijn

90.0 ̊ CW van Primaire ± 5,0 ̊, siliciumgezicht - omhoog

Primaire Vlakke Lengte

32,5 mm ±2.0 mm

Secundaire Vlakke Lengte

18,0 mm ±2.0 mm

Wafeltjerand

Afkanting

Micropipedichtheid

cm2 van ≤5 micropipes/

≤10micropipes/-cm2

cm2 van ≤50 micropipes/

Polytypegebieden door licht met hoge intensiteit

Toegelaten niets

hetgebiedvan ≤10%

Weerstandsvermogen

≥1E7 Ω·cm

(gebied 75%) ≥1E7 Ω·cm

Dikte

350.0 μm ± 25,0 μm of 500,0 μm ± 25,0 μm

TTV

10μm

15μm

Boog (absolute waarde)

25μm

30μm

Afwijking

45 μm

De oppervlakte eindigt

Dubbel Zijpools, Si-Gezicht CMP (chemisch product die oppoetsen)

Oppervlakteruwheid

CMP-het Gezicht Ra≤0.5 NM van Si

N/A

Barsten door licht met hoge intensiteit

Toegelaten niets

Randspaanders/paragrafen door diffuse verlichting

Toegelaten niets

Qty.2<> de breedte en de diepte van 1,0 mm

Qty.2<> de breedte en de diepte van 1,0 mm

Totaal bruikbaar gebied

≥90%

≥80%

N/A



Andere grootte

de Specificaties van het het Carbidesubstraat 3 duim van het Diameter4h Silicium

SUBSTRAATbezit

Productierang

Onderzoekrang

Proefrang

Diameter

76,2 mm ±0.38 mm

Oppervlakterichtlijn

{0001} ±0.2°

Primaire Vlakke Richtlijn

<11->20> ± 5,0 ̊

Secundaire Vlakke Richtlijn

90.0 ̊ CW van Primaire ± 5,0 ̊, siliciumgezicht - omhoog

Primaire Vlakke Lengte

22,0 mm ±2.0 mm

Secundaire Vlakke Lengte

11,0 mm ±1.5mm

Wafeltjerand

Afkanting

Micropipedichtheid

cm2 van ≤5 micropipes/

≤10micropipes/-cm2

cm2 van ≤50 micropipes/

Polytypegebieden door licht met hoge intensiteit

Toegelaten niets

hetgebiedvan ≤10%

Weerstandsvermogen

≥1E7 Ω·cm

(gebied 75%) ≥1E7 Ω·cm

Dikte

350.0 μm ± 25,0 μm of 500,0 μm ± 25,0 μm

TTV

≤10 μm

≤15 μm

Boog (absolute waarde)

≤15 μm

≤25 μm

Afwijking

≤35 μm

De oppervlakte eindigt

Dubbel Zijpools, Si-Gezicht CMP (chemisch product die oppoetsen)

Oppervlakteruwheid

CMP-het Gezicht Ra≤0.5 NM van Si

N/A

Barsten door licht met hoge intensiteit

Toegelaten niets

Randspaanders/paragrafen door diffuse verlichting

Toegelaten niets

Qty.2<> de breedte en de diepte van 1,0 mm

Qty.2<> de breedte en de diepte van 1,0 mm

Totaal bruikbaar gebied

>90%

>80%

N/A

*The andere specificaties kunnen volgens de eisen van de klant worden aangepast



de Specificaties van het het Carbidesubstraat 2 duim van het Diameter4h Silicium

SUBSTRAATbezit

Productierang

Onderzoekrang

Proefrang

Diameter

50,8 mm ±0.38 mm

Oppervlakterichtlijn

{0001} ±0.2°

Primaire Vlakke Richtlijn

<11->20> ± 5,0 ̊

Secundaire Vlakke Richtlijn

90.0 ̊ CW van Primaire ± 5,0 ̊, siliciumgezicht - omhoog

Primaire Vlakke Lengte

16,0 mm ±1.65 mm

Secundaire Vlakke Lengte

8,0 mm ±1.65 mm

Wafeltjerand

Afkanting

Micropipedichtheid

cm2 van ≤5 micropipes/

≤10micropipes/-cm2

cm2 van ≤50 micropipes/

Polytypegebieden door licht met hoge intensiteit

Toegelaten niets

hetgebiedvan ≤10%

Weerstandsvermogen

≥1E7 Ω·cm

(gebied 75%) ≥1E7 Ω·cm

Dikte

350.0 μm ± 25,0 μm of 500,0 μm ± 25,0 μm

TTV

≤10 μm

≤15 μm

Boog (absolute waarde)

≤10 μm

≤15 μm

Afwijking

≤25 μm

De oppervlakte eindigt

Dubbel Zijpools, Si-Gezicht CMP (chemisch product die oppoetsen)

Oppervlakteruwheid

CMP-het Gezicht Ra≤0.5 NM van Si

N/A

Barsten door licht met hoge intensiteit

Toegelaten niets

Randspaanders/paragrafen door diffuse verlichting

page2image63440

Toegelaten niets

Qty.2<> de breedte en de diepte van 1,0 mm

Qty.2<> de breedte en de diepte van 1,0 mm

Totaal bruikbaar gebied

≥90%

≥80%

N/A

3.pictures

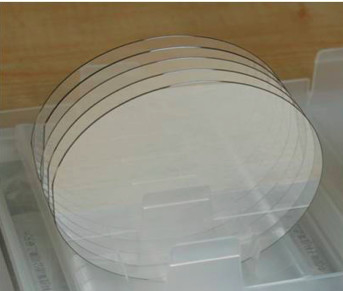

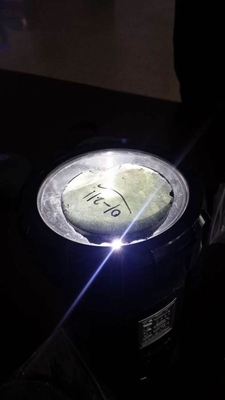

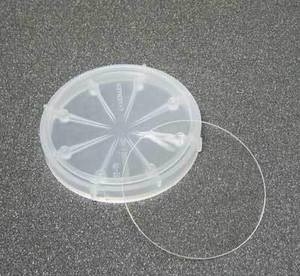

het proef van het de Rangsilicium van het productieonderzoek van de het Carbide hoge zuiverheid 4h-semi un-doped transparante sic Wafeltje 1het proef van het de Rangsilicium van het productieonderzoek van de het Carbide hoge zuiverheid 4h-semi un-doped transparante sic Wafeltje 2



FAQ:

Q: Wat is de manier om en kosten te verschepen?

A: (1) wij keuren DHL, Fedex, EMS enz. goed

(2) als u uw eigen uitdrukkelijke rekening hebt, is het groot. Als niet, konden wij u helpen hen verschepen.

De vracht is FOB met de daadwerkelijke regeling in overeenstemming of door.

Q: Hoe te betalen?

A: 100%T/T, Paypal,



Q: Wat is uw levertijd van MOQ en?

A: (1) voor inventaris, is MOQ 2pcs in 10days

(2) voor aangepaste producten, is MOQ 10pcs op in10-20days.



Q: Kan ik de producten die op mijn behoefte worden gebaseerd aanpassen?

A: Ja, kunnen wij het materiaal, de specificaties en de vorm, dikte, grootte, oppervlakte aanpassen.
