LiNbO3 Wafeltje
>
|
| Plaats van herkomst | China |
| Merknaam | zmkj |
| Modelnummer | Lt.-3inch |
het Lithiumtantalate LiTaO3 van 3inch dia76.2mm lithiumniobate LiNbO3 wafeltjesubstraten,

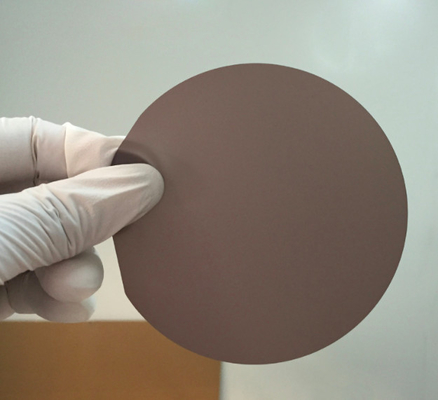

Zwart LT. en LN-wafeltje voor zaag, 3inch, 4inch, het wafeltje van 6inch LiTaO3
Piezoelectric Tantalate van het Kristallithium LT. LiTaO3-kristallen
Lithiumtantalate (LT., LiTaO3) heeft unieke eigenschappen, wat als materiaal gebruik in Elektro-optische en Acousto-Optical toepassingen vindt. Deze kunnen zijn: hopen de oppervlakte akoestische wave-apparaten, akoestische wave-apparaten, piezo-electric omvormers en piezoelectric sensoren op. 36° en 42 besnoeiingen ° van Lithiumtantalate hebben wijdverspreide goedkeuring voor de markt van de telecommunicatie mobiele telefoonzaktelefoon bij frequenties van 800 tot 2100 Mhz getoond. Deze richtlijnen tonen een geoptimaliseerde bandbreedte/toevoegingsverlieshandel - weg in prestaties en overheersen de ooit uitbreidende mobiele zaktelefoonverkoop.
Specificatie
|
Richtlijn |
36°Y-cut±0.2° | 42°Y-cut±0.2° | X-Cut±0.2° | |
| Diameter | 76.2±0.3mm, 100±0.3mm, 150±0.3mm | |||
| eerste VAN Vlakte | 22±2mm, 32±2mm, 47.5±2mm loodlijn aan x-Axis±0.2° | 22±2mm, 32±2mm, 47.5±2mm loodlijn aan 112°Y±0.2° | ||
| 2st VAN Vlakte | 10±2mm CW270°from eerste VAN | 10±2mm CW315°from eerste VAN | 10±2mm CW315° of 270°from eerste VAN | |
| Dikte | 200~250±25um, 300-350±25um, 500±25um | |||
| Vooroppervlakte | „+“, Ra<1nm, | |||
| Achteroppervlakte | GC#1000, Omwikkelde GC#2000 | |||
| LTV | <1um, at5x5mm-streek | |||
| BOOG | ≤25um | |||
De wafeltjes van de Opitcalrang LiTaO3/LiNbO3
Richtlijnen x-Besnoeiing z-Besnoeiing
Diameter 76.2±0.3mm 76.2±0.3mm
Vlakke richtlijn
(VAN) loodlijn aan X±0.2°
Dikte 0.25mm
Oppervlaktekwaliteit dubbele kant opgepoetste S/D 20/10,40/20
TTV <15um
BOOG <30um
Curietemperatuur 605±2°
Rand het beveling Rand rouding
Kristallen van het eigenschap Piezoelectric Kristal LiTaO3
| Uitstekend foto-elektrisch bezit |
| Hoge Schadedrempel |
| Hoge Curietemperatuur |
Piezoelectric Kristallitao3 kristallen
| Specificatie | Conventioneel | Hoge Precisie |
| Materialen | LiTaO3 (LT.) | LiTaO3 (LT.) |
| Richtlijn | X-112°Y, 36°Y, 42°Y±0.5° | X-112°Y, 36°Y, 42°Y±0.5° |
| Parallel | 30 ″ | 10“ |
| Loodrecht | 10 ′ | 5 ' |
| oppervlaktekwaliteit | 40/20 | 20/10 |
| Golffrontvervorming |
λ/4@632nm
|
λ/8@632nm
|
| Oppervlaktevlakheid |
λ/4@632nm
|
λ/8@632nm
|
| Duidelijke Opening | >90% | >90% |
| Afkanting | <0> | <0> |
| Dikte/Diametertolerantie | ±0.1 mm | ±0.1 mm |
| Maximumafmetingen | dia150×50mm | dia150×50mm |
| Eigenschappen | LiTaO3 (LT.) |
| Type van Materiaal | Enig Kristal |
| Kristalstructuur | Trigonal, a = 5,154, c = 13.784Å |
| Smeltpunt | 1650℃ |
| Curietemperatuur | 607℃ |
| Transmissiewaaier | 400 – 5000 NM |
| Absorptierand | 270nm |
| Absorptieverlies | < 0=""> |
| R.i. | geen =2.176, N.O. =2.180 (bij 0,633 µm) geen =2.131, N.O. =2.134 (bij 1,2 µm) |
| Dichtheid | 7.45g/cm3 |
| Warmtegeleidingsvermogen | 8.78x 10-7 m2/sec |
| Optische homogeniteit | ~10-5 |
| Hardheid (Mohs) | 5 |
| Elastische Coëfficiënt | Ce 11 2,33 (X 1011 N/m2) Ce 33 2,77 (X 1011 N/m2) |
| Diëlektrische Constante | ε11/ε0 52,7 ε33/ε0 44,5 |
| Oplosbaarheid in Water | onoplosbaar in water |
| NLO-Coëfficiënten | D33 = 13,8 pm/V |
| D22 = 2,4 pm/V | |
| D11 = 0,85 pm/V | |
| Electro-Optic Coëfficiënten | r31 =8.4 pm/V, @633nm |
| r22 =20 pm/V, @633nm | |
| r33 =30.5 pm/V, @633nm | |
| Schadedrempel | 2 mw cm2@532nm |
| Standaarddiameter |
dia150x50mm |
FAQ
Q1. Is uw bedrijf een fabriek of een handelsbedrijf?
Wij hebben een fabriek en wij voeren door ons ook handelsmaatschappij uit.
Wij zijn de fabrikant van Saffiersubstraten en kunnen ook velen typekristal in wafeltjes produceren.
Q2. Kon u steekproef leveren?
Ja, kunnen wij steekproef volgens de eis van de klant leveren.
Q3. Hebt u om het even welke voorraad van wafeltje of baren?
Wij verwerken velen groottewafeltje en lens volgens klantenvereiste.
bijna is 3inch, standaard de diktewafeltjes van 4inch in voorraad.
Zo hebben wij weinigen in voorraad rangschikken als het gemeenschappelijke specificatie is.
Q4.Where is uw gevestigd bedrijf?
Ons bedrijf dat in Shanghai, China wordt gevestigd. de fabriek is in wuxistad.
Q5. Hoe lang zal nemen om de producten te krijgen?
Over het algemeen zal het 1-3 weken aan proces vergen, kan de standaard gemeenschappelijke wafeltjegrootte zijn deliveried in 2weeks
indien aangepast is de grootte het afhangt van de hoeveelheid en de grootte van de producten.
